• 产品编号:HWS-Y
  • HWS-Y 系列 液电阻软起动装置

  • 在启动过程可进行计算机仿真,对电机性能分析预测,自动检测校正,以得到最佳启动曲线。可调液阻阻值、启动时间、启动电流,保障高启动成功率、平滑性,对电机、负载、电网无冲击、无谐波污染。可选远程监控功能等。

产品说明

PPRODUCT DESCRIPTION

液电阻串联到电动机定子回路中,与电动机串联分压,使电动机端电压降低。在电动机起动过程中,通过机械传动调整液电阻动、静极板的间距从而调整串联电阻值,从而使电动机端电压平稳提升,直至额定电压,从而实现电动机的平滑起动。起动完成后,旁路开关将液电阻切除,电动机投入正常运行。由于整个设备属于纯阻性,起动过程中对电网无谐波污染,起动平稳无冲击。

HWS-Y 系列 液电阻软起动装置,适用于三相交流 50Hz,额定电压为 3kV-12kV,额定功率 200kW~40000kW 的三相鼠笼型异步、同步电动机的软起动装置。可广泛应用于于建材、水泥、采矿、冶金、石油、化工、市政工程、水利水电等工业领域,尤其是电网容量不足的工况企业的各类风机、水泵、压缩机、磨机、提升机等三相笼型电动机的软起动。

产品特点

PRODUCT FEATURES

1、可预测,对电动机及其拖动设备的起动过程进行计算机仿真,实现可对电动机起动性能进行分析预测,得到最佳起动曲线;
2、本装置起动电流小(典型值 2~4 倍),根据电动机及负载情况,可现场调整液阻阻值,调整起动时间和起动电流;
3、液阻初值可根据环境温度、液温进行自动检测校正,保证起动性能的一致性;
4、起动成功率高,起动平滑,对电动机、负载和电网无冲击,无谐波污染;
5、可选远程监控功能,实现远程状态监控和故障诊断;
6、可选电流闭环功能,达到起动性能的可重复性和稳定性;
7、可选液晶显示屏,实时显示起动曲线和系统状态。

技术说明

Technical Description

  • 主要技术参数:

  • 起动电流:
    2.5~4le (现场可调)
  • 起动时间:
    10~60S (预整定,现场可调)
  • 连续起动次数:
    3~6 次(环境温度 25°C)
  • 防护等级:
    IP30
  • 控制电源:
    380V(15A)三相四线
  • 适用环境要求:

  • 环境温度:
    0~45℃ (带加热装置-20~45℃)
  • 相对湿度:
    月平均不大于 85% (25℃)
  • 海拔高度:
    不超过 2000m (高海拔请联系特殊设计)
  • 安装地点:
    无火灾、爆炸危险、化学腐蚀、剧烈震动,能防止滴水的室内环境
  • 地面倾斜度:
    与水平面的安装倾斜度不超过 5°
  • 执行标准:

  • GB/T11022:
    高压开关设备和控制设备标准共用技术要求
  • Q/HPK001-2021:
    液电阻起动柜

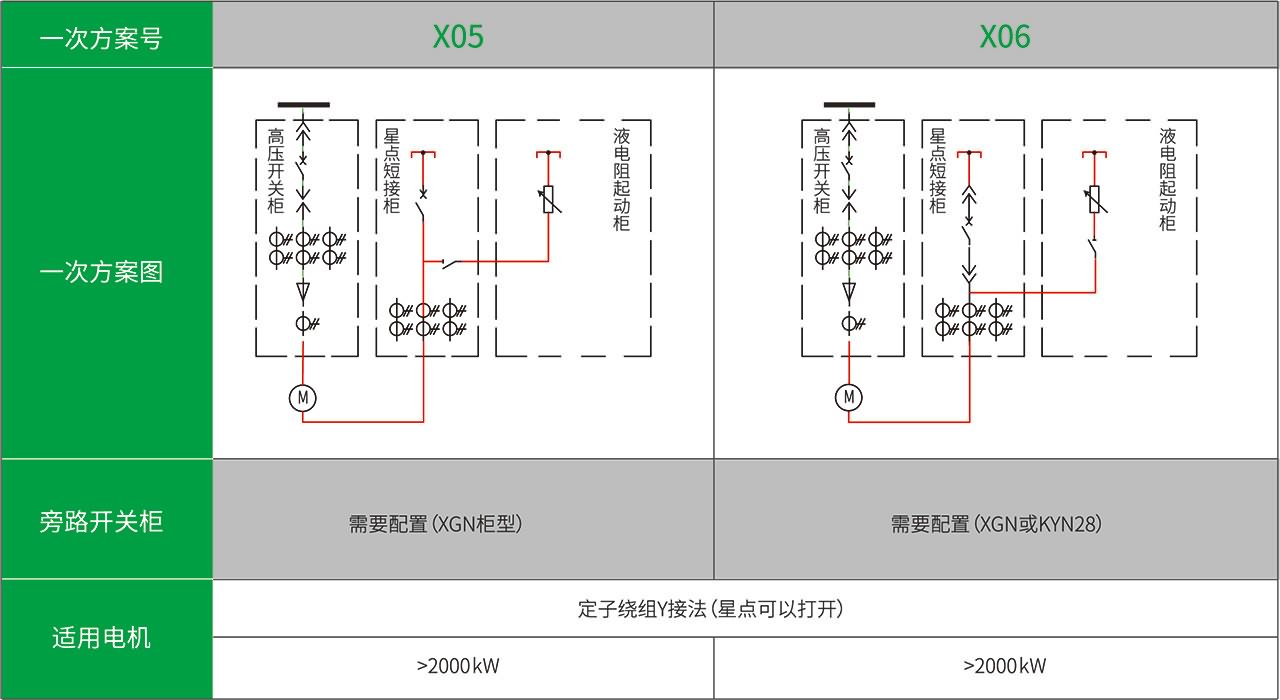

一次方案图

Design Drawing


HWS-Y系列 液电阻软起动装置

HWS-Y系列 液电阻软起动装置

HWS-Y系列 液电阻软起动装置

HWS-Y系列 液电阻软起动装置

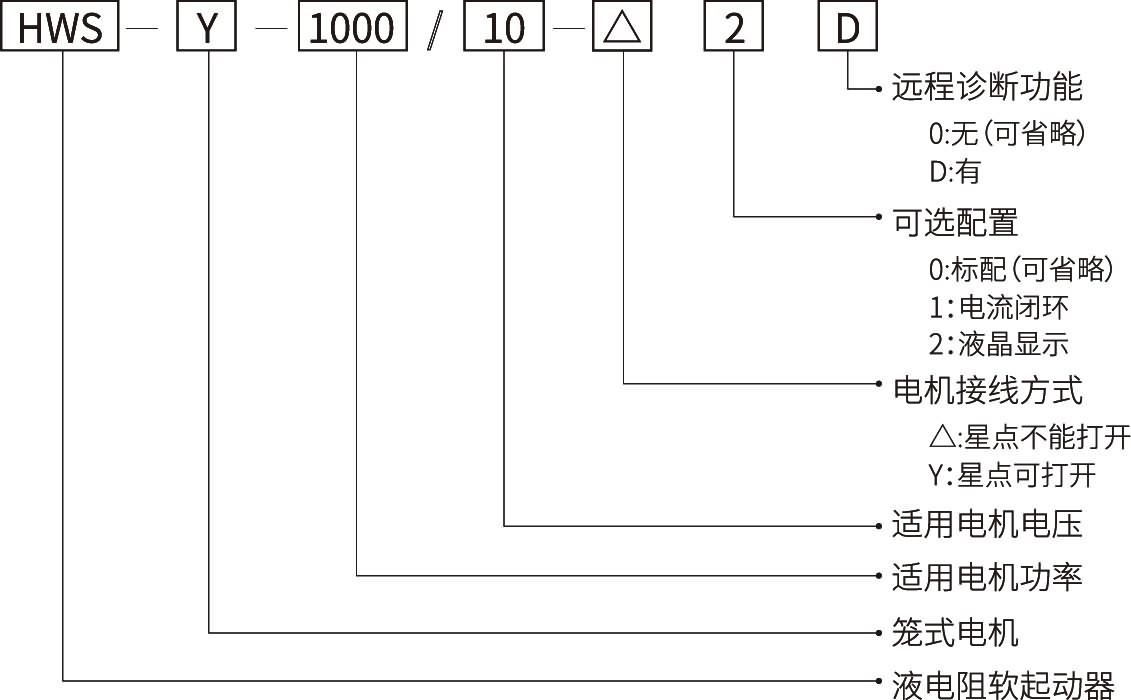

型号说明

Model Description


HWS-Y系列 液电阻软起动装置

产品选型

Product Selection

规格型号电动机功率
(kW)
结构参考尺寸(mm)
宽(W)*深(D)*高(H)
安装参考尺寸(mm)
W*H*Φ
备注
HWS-Y-1000≤1000kW1400×1300×26501000×1250×13单面柜
HWS-Y-1500≤1500kW1400×1450×26501000×1400×13单面柜
HWS-Y-2000≤2000kW1600×1450×26501200×1400×13单面柜
HWS-Y-3000≤3000kW (800×1450×2650)×3(400×1400×13)×3三面柜
HWS-Y-4000≤4000kW (1000×1450×2650)×3(600×1400×13)×3三面柜
HWS-Y-5000≤5000kW (1100×1600×2650)×3(700×1550×13)×3三面柜
HWS-Y-6000≤6000kW (1200×1600×2650)×3(800×1550×13)×3三面柜
HWS-Y-7000≤7000kW (1200×1800×2650)×3(800×1750×13)×3三面柜
HWS-Y-9000≤9000kW (1400×2050×2650)×3(1000×2000×13)×3三面柜
HWS-Y-10000≤10000kW (1400×2250×2650)×3(1000×2200×13)×3三面柜
HWS-Y-12000≤12000kW (1600×2250×2650)×3(1200×2200×13)×3三面柜
HWS-Y-14000≤12000kW (1600×2500×2800)×3(1200×2450×13)×3三面柜
HWS-Y-16000≤16000kW (1800×2500×2800)×3(1400×2450×13)×3三面柜
HWS-Y-*>16000kW 根据技术要求,另行设计制作。

相关说明:

1、上述结构参考尺寸不含侧板、前后门板、门锁等。外形尺寸需加前后门板厚度共 50mm,两端加侧板厚度共约 30mm;
2、2000KW 以下型号可内置旁路开关,2000KW 以上需另配旁路柜。旁路柜与水阻柜并柜时,可选用 XGN(改)柜型,柜宽 1000mm 或 1100mm,深度高度与并柜水阻柜一致;
3、选用液阻柜带隔离刀闸的方案时,每套加宽 200mm,用于装配隔离刀闸操作机构;
4、以上尺寸为一般负载,当负载较重时,按电机功率放大档选型,具体可与我司技术人员沟通协助选型。

应用场景

APPLICATION SCENARIOS

石油石化

Petroleum & Petrochemical

主要道泵、注水泵、循环水泵、锅炉给水泵

冶金行业

Metallurgical Industry

引风机、除尘风机、通风机、泥浆泵、除垢泵

供水行业

Water Supply Industry

污水泵、净化泵、清水泵

采矿行业

Mining Industry

矿井的排水泵、排风扇、介质泵、提升机

船舶行业

Shipbuilding Industry

船舶传动、码头船坞

电力行业

Electric Power Industry

引风机、送风机、吸尘风机、压缩机、排垢泵、锅炉给水泵

水泥行业

Cement Industry

引风机、送风机、吸尘风机、压缩机、排垢泵、锅炉给水泵
