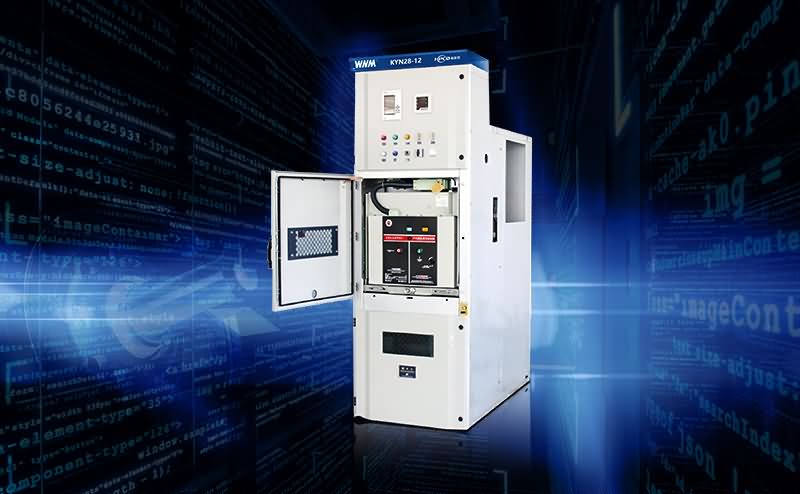

  • KYN28-12 高压开关柜

  • 本装置系户内金属铠装抽出式开关设备(以下简称开关设备),系 3-10kV 三相交流 50Hz 单母线及单母线分段系统矿企事业配电以及电业系统的二次变电所的受电、送电及大型高压电动机起动等。实行控制保护、监测之用,本开关设备满足 DL/T404-91,IEC298,GB3906 等标准要求,具有防止带负荷推拉断路器手车、防止误分合断路器、防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止在带电时误合接地开关的联锁功能,既可配用 VS1 真空断路器,又可配用 ABB 公司的 VD4 真空断路器。实为一种性能优越的配电装置。

产品说明

PPRODUCT DESCRIPTION

本装置系户内金属铠装抽出式开关设备(以下简称开关设备),系 3-10kV 三相交流 50Hz 单母线及单母线分段系统矿企事业配电以及电业系统的二次变电所的受电、送电及大型高压电动机起动等。实行控制保护、监测之用,本开关设备满足 DL/T404-91,IEC298,GB3906 等标准要求,具有防止带负荷推拉断路器手车、防止误分合断路器、防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止在带电时误合接地开关的联锁功能,既可配用 VS1 真空断路器,又可配用 ABB 公司的 VD4 真空断路器。实为一种性能优越的配电装置。

结构介绍

开关设备是按照 GB/T 3906 标准设计的,适用于中压开关设备。设备整体由柜体和中置式可抽出部件(即手车)两大部分组成。柜体分为四个单独的隔室,外壳防护等级为 IP4X,各小室和断路器室门打开时防护等级为 IP2X。设备具有架空进出线、电缆进出线及其他功能方案,符合经排等标准要求。设备具有防止带负荷推拉断路器手车、防止误分合断路器、防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止在带电时误合接地开关的连锁功能。设备既可配用 VS1 真空断路器,又可配用 ABB 公司的 VD4 真空断路器。整体上,这是一种性能优越的配电装置。

技术说明

Technical Description

  • 主要技术参数:

  • 额定电压:
    6~10kV
  • 最高工作电压:
    12kV
  • 额定频率:
    50Hz
  • 额定电流:
    630A、1250A、1600A、2000A、2500A、3150A
  • 额定短路开关电流:
    20kA、25kA、31.5kA、40kA
  • 额定短路关合电流:
    50kA、63kA、80kA、100kA
  • 动稳态电流(峰值):
    50kA、63kA、80kA、100kA、130kA
  • 4S 热稳定电流(有效值):
    20kA、25kA、31.5kA、40kA
  • 合分闸电源:
    AV200、DC220
  • 使用环境要求:

  • 正常环境条件:
    a、周围空气温度:上限 +40℃;下限-10℃
    b、海拔:1000M
    c、周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污染。
  • 特殊环境条件:
    在超过 GB/T 3906 规定的正常环境条件下使用时,由用户与制造厂协商。
  • 执行标准:

  • GB
    《3.6kV~40.5kV 交流金属封闭开关》
  • GB/T 3906-2020
    《设备和控制设备》

型号说明

Model Description


KYN28-12 高压开关柜

订货说明

ORDERING INSTRUCTIONS


a. 主接线方案编号及单线系统图,排列图及平面布置图;
b. 二次功能图,端子排列图,若无端子排列图时按制造厂家端子排列编排;
c. 开关柜的电器元件的型号、规格、数量;
d. 电气设备汇总表;
e. 需要母线桥(两列柜间母线桥和墙柜间母线桥)时需提供跨距和高度尺寸;
f. 开关柜使用在特别环境条件时应在订货时提出;
g. 需要其它或超出附件供货时应提出种类和数量。
